10kV典型客戶配電仿真實訓系統

一、 產品介紹

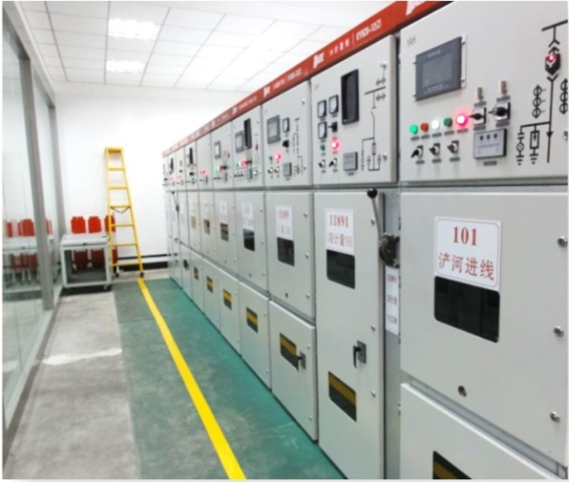

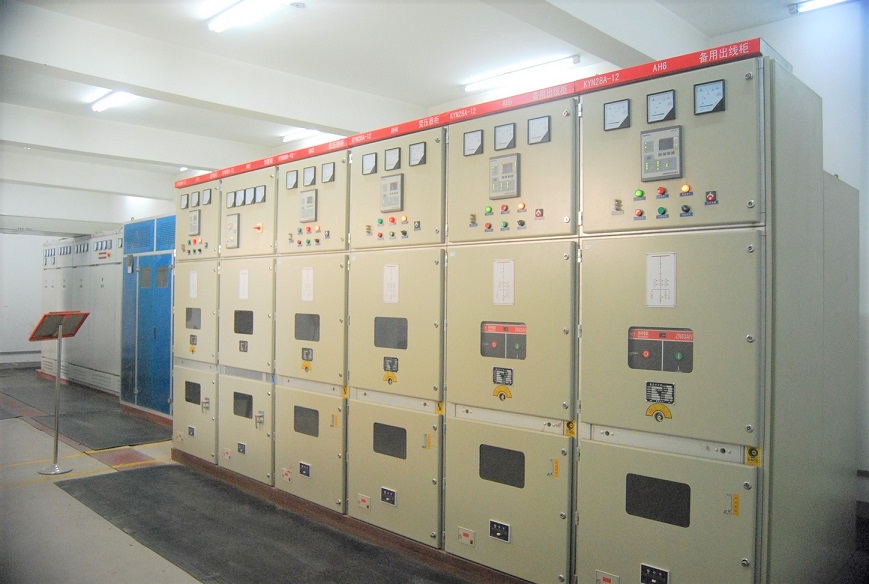

10kV典型客戶配電仿真實訓系統，配置真實的高低壓柜體，通過后臺軟件和硬件系統進行設故加載，對典型配電實訓系統進行模擬通電運行，將真實現場不容易出現的各種故障和各種保護動作在培訓實訓室中完全呈現出來，再配合多媒體理論教學，使該系統成為“教、學、練、考”為一體的多功能技能培訓系統。

本系統主要面向從事用電檢查、變電運行（針對變配電所值班員）、配電試驗檢修、農網配電營業、電能計量、抄核收、供用電合同管理、業擴報裝業務管理等工作的人員；繼電保護工、直流設備檢修工、變電所調試檢修員、電測儀表工等相關專業和工種的輔助培訓；以及以上對應工種的技術考核和技術等級鑒定。



培訓項目包括：

u  識讀配電所的一次、二次接線圖實訓。

u  認識高低壓配電設備結構、形狀、參數。

u  客戶供電方案設計審核。

u  配電工程的竣工驗收、安全用電檢查。

u  變配電設備的調試、運行、維護、操作。

u  操作票、工作票的辦理。

u  倒閘操作，維護維修，巡視的安全操作規程實訓。

u  配電裝置的停電送電。

u  營銷抄核收技能知識的實訓。

u  違約用電及異常檢查。

u  一次設備的更換、檢修及試驗。

u  一次系統故障及事故分析與處理。

u  二次回路故障分析、查找和排除實訓。

u  直流系統設備運行維護、故障判斷、查找與處理。

u  設置和演示速斷、過流保護實訓。

u  設置和演示高壓斷路器拒合、拒分實訓。

u  電能計量現場校驗、裝表、接線功能實訓。

u  典型的電能表錯誤接線實訓。

u  補償電容回路故障分析、查找和排除實訓。

u  電容自動補償裝置運行操作與試驗實訓。

二、 功能特點

1、抄表功能模擬：可以實現電能計量的現場裝表、換表、校表，異常和故障查找、分析及處理，可以實現各類抄表模擬（手持機抄表，抄表卡抄表，集抄等功能）。

2、計量點關系模擬：模擬高低壓計量關系，模擬低壓出線各點計量與總表計量的總分表關系，模擬線路和變壓器損耗；可進行電能計量裝置現場校驗、高壓PT、CT容量測試、高壓PT二次壓降測試。

3、故障模擬演示功能：系統可以模擬一次系統故障和二次回路故障、計量回路、變壓器運行故障等各類故障，故障設定通過計算機控制實現，故障恢復可以現場恢復也可以通過計算機智能控制實現。

4、業擴報裝業務模擬：系統通過模擬現場運行狀態，提供業擴報裝專業的增容、擴容、換表、更換變壓器、更換CT/PT業務辦理以及驗收送電等業務的模擬。可培訓學員業擴報裝業務的技能（這些仿真功能包括：新裝、增裝變壓器容量用電；新裝、增裝低壓電力負荷用電；新裝、增裝照明負荷用電；申請臨時用電等業務）。

5、供用電合同審核模擬：通過模擬客戶運行環境，系統提供供用電合同管理專業合同修簽現場查勘等業務的仿真。教師通過教練機設定用戶用電方案，學員在學員機編寫用電合同，提交給教練機進行評分。

6、典型10kV變電所圖紙審核功能：系統通過典型10kV變電所圖紙的設定，讓學員通過學員機進行判斷、改正，通過系統上傳到教師機，系統自動進行判斷，給出評分結果，培訓學員的圖紙審核與驗收能力。

7、低壓電動機軟起動與變頻調速控制功能：通過設置電動機控制柜，加裝低壓電動機軟起動裝置、變頻調速裝置及電動機，實現電動機軟起動操作以及運行中的變頻調速控制。

8、培訓功能模擬：系統通過典型客戶配電仿真設備，教練員機，學員機的系統互連與互動，使該系統成為“教、學、練、考”為一體的多功能技能實訓系統。
