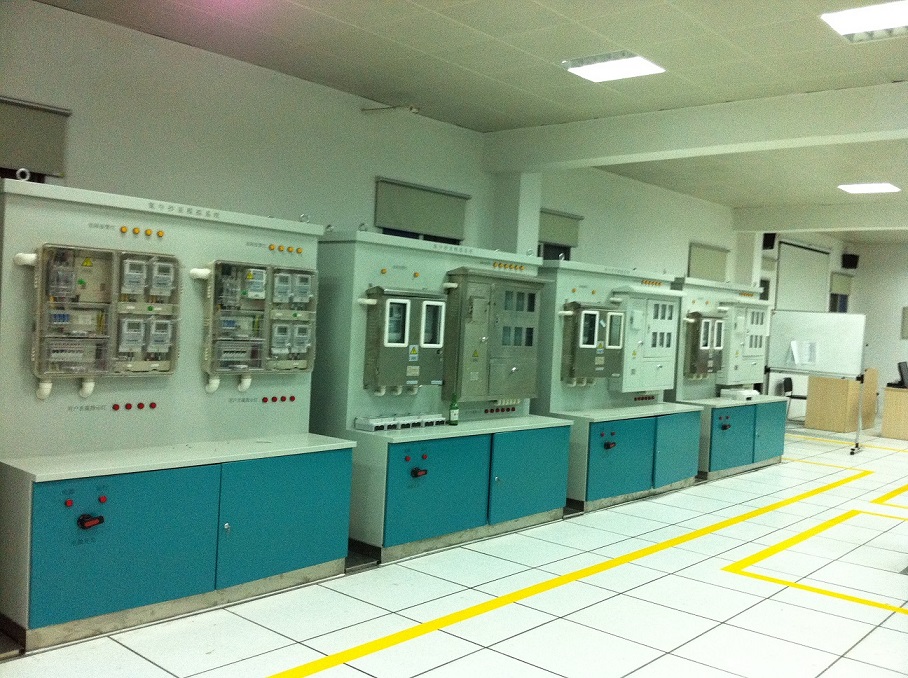

電能信息采集與控制實訓室

一、產品介紹

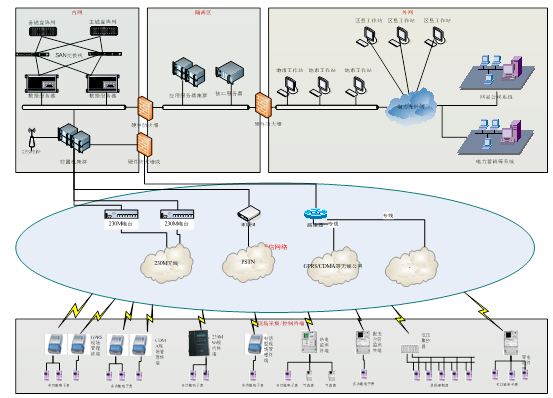

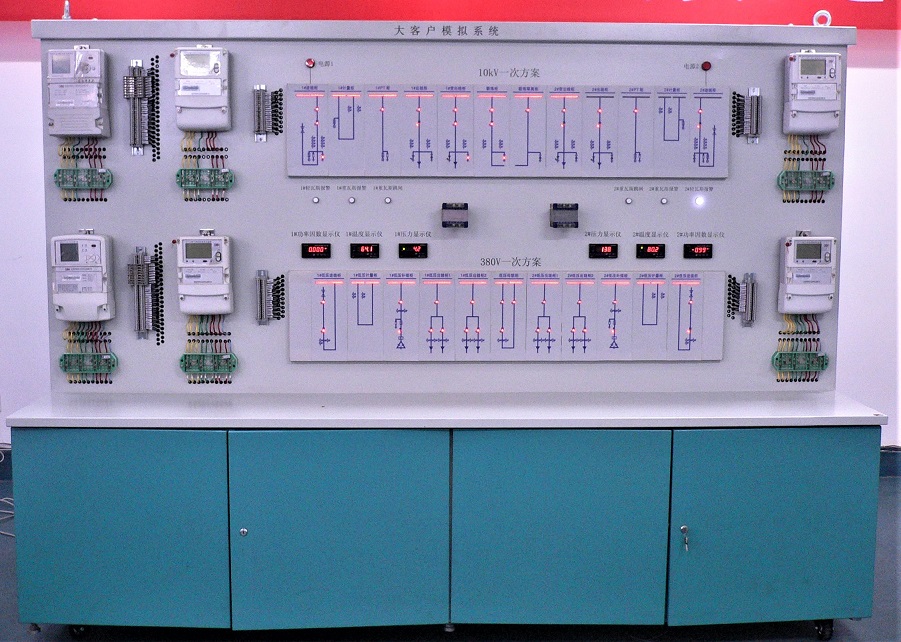

     電能信息采集與控制系統是現代化電力營銷的重要技術支持系統,在配電網絡中得到廣泛應用,它提供了一點對多點的負荷控制、遠方自動抄表、防竊電、用戶預購電等多種營銷技術手段;電能信息采集及負荷管理實訓系統，可以實現終端現場安裝、接線、試驗、測試及模擬運行情況，采用程控電源和軟硬混合仿真技術,可以模仿一個中型城市的電能信息采集和控制系統,可以模擬國網規定的六種典型客戶的用電和運行情況,更進一步切合生產實際，做到培訓和生產實際的高度統一,進一步拓展實訓室功能和使用價值，訓室配置大型專變用戶（A 類）容量在100kVA及以上的專變用戶大客戶虛擬用電數字仿真系統(以雙電源單母線分段供電為載體,配有公用配變監測數字仿真系統子系統); 中小型專變用戶（B 類）容量在100kVA以下的專變用戶電能采集模擬系統（進線模擬柜，計量負控模擬柜，出線模擬柜, 以及線損分析模擬仿真系統子系統）;臺區公變電能采集系統(桿上公變高供高計,桿上公變高供低計), 低壓集抄及功能抄表費控仿真系統；終端維修臺；電能信息管理和數據采集主站系統；電能信息采集培訓系統及題庫；并可以通過網絡將主站與SG186機房連接。

二、技術特點

1、系統整體模擬城市的電能采集與控制系統, 讓學員在一套裝置上就可掌握整套系統軟硬件的功能和工作流程,并可對系統的運行狀況進行分析,實現了對系統綜合實訓的創新

2、采取虛負荷接入方式以及虛擬現實技術模擬系統參數運行。電能采集與控制系統的一個主要功能就是對所監控的裝置進行運行參數遙測,本系統所有的模擬設備上有近似實際運行狀態的電氣參數量,能夠給電能表和負控終端提供電流、電壓和功率等電氣量,并可平滑調節,實現了近乎現場實際運行狀態.

3、系統整合了電能信息采集系統中的相關設備(計量表計、開關設備、虛擬負荷、系統通訊裝置、負荷不平衡回路等) ,可以進行負荷管理系統各種的示范操作、安裝、調試、維護; 可以集中講解、展示、解剖現有負荷管理系統現場終端設備的原理、結構,系統主站軟件功能; 相關工作人員能直觀地了解系統組成,掌握系統安裝接線,運營維護等問題

4、通過組成智能電源網絡柜模擬整個電力系統的計量系統；即整個省局各個計量點的電能表；實現組網功能，實現各種計量套扣關系；

5、可以模擬各個電壓等級輸電線路的線損，并且可以設置線路長度，即線損的大小；

6、可以模擬升壓和降壓變壓器的各種損耗，并且可以指定變壓器的型號，即可以任意指定變壓器的各種損耗；

7、支持各表抄表方式實現電能表數據的讀取；實現總分表關系的模擬;

8、能真實模擬現場竊電故障（電能表反轉竊電、改變電流的竊電、電能表反轉竊電、改變電壓的竊電、欠壓竊電、虛接電壓線）、欠費停電、電壓控制故障；

9、能模擬設置信道傳輸故障（230／GPRS／CDMA）、電能表失壓、斷相、欠壓、RS－485故障、中繼站故障、通信干擾等故障（與主站通信、電能表通信）；

負控終端維修臺模擬異常用電分析項目：對重要用戶安裝有交流采樣裝置，一方面做到與其計量回路作比較，給計量提供一個參考，從中發現計量過程中出現的問題和情況，另一方面可利用自身采集的電流，電壓等情況，發現用戶在用電過程中出現的異常情況，充分發揮負荷智能化管理功能。
