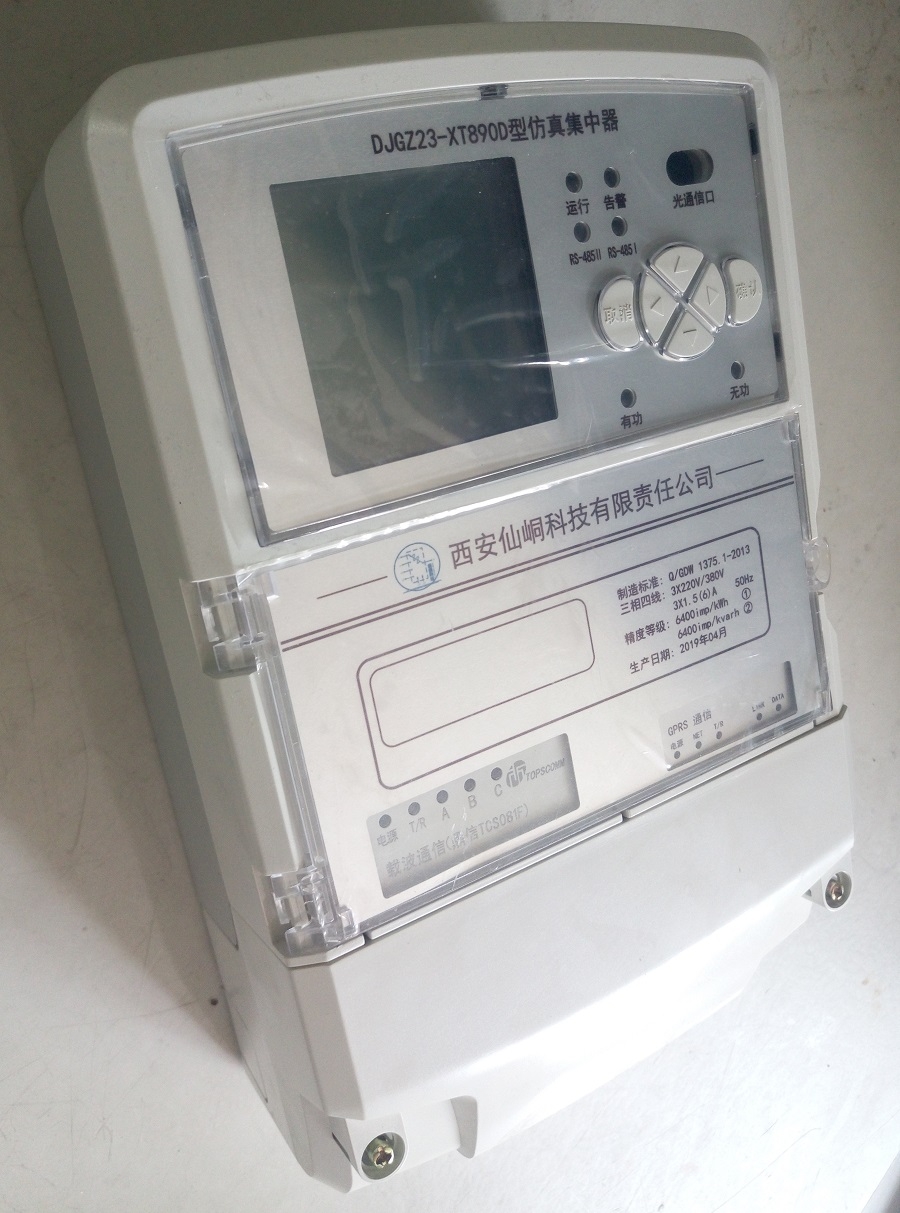

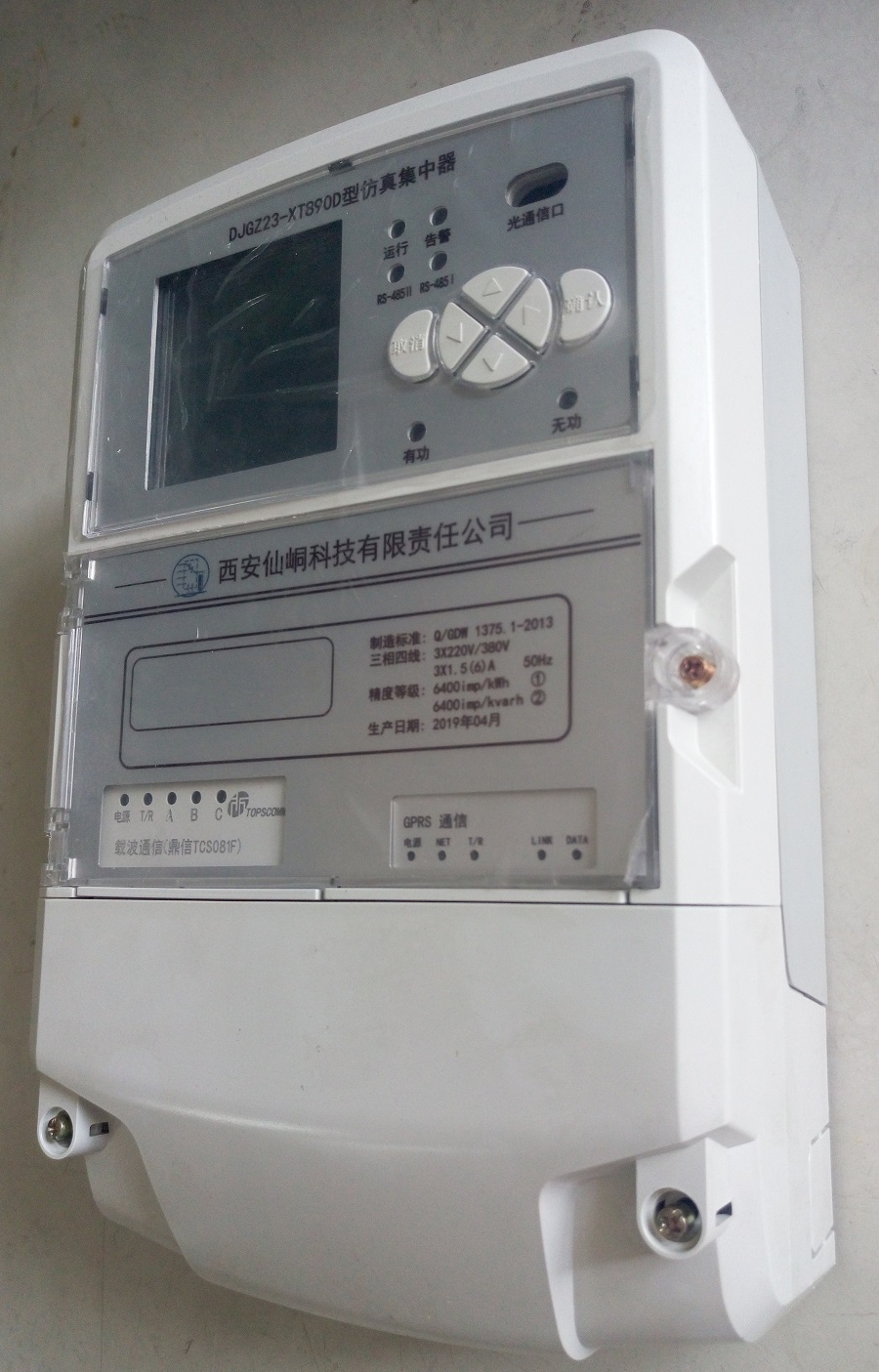

DJGZ23-XT890D型仿真集中器

DJGZ23-XT890D型仿真集中器

1、概述

DJGZ23-XT890D型仿真集中器采用了微電子技術、計算機芯片技術、現代通信技術等當今先進的技術，支持并采用先進的GPRS公用無線通信網絡技術。它收集一體化載波電能表及被虛擬電能表的采集終端的數據，并進行處理存儲，同時能和主站或手持單元進行數據交換的設備，是電力營銷自動化系統中具有較高的實用價值的集中器產品。

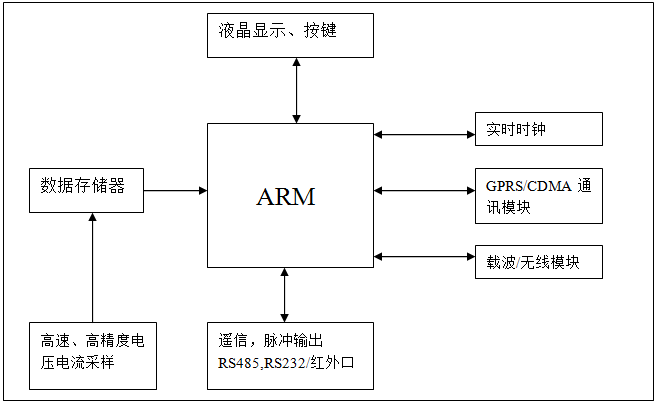

2、工作原理簡述

DJGZ23-XT890D型仿真集中器采用高速32位嵌入式處理器高性能CPU，通過RS458 或者載波通信等方式，定時抄收單相載波電能表、三相多功能電能表的數據，進行處理分析，并能根據主站設定，將月末零點凍結電量、日零點凍結電量、重點戶數據及異常告警信息主動上報主站。

3、技術參數

規格	電壓	3×220V/380V
	電流	3×1.5A（6A）
精度	電壓電流	0.5%
	有功功率	1%
	無功功率	2%
	有功電能	1%
	無功電能	2%
工頻耐壓		4KV
沖擊電壓		6KV
靜電放電		8KV
快速脈沖群		電源回路 4KV
		信號回路 2KV
浪涌		共模 4KV
		差模 2KV
工作溫度		-20～65℃
極限工作溫度		-25～70℃
相對濕度		≤95%
電壓范圍		額定電壓 ±30%
頻率范圍		50Hz±5%
MTBF		≥50000h
設計壽命		15 年
電池壽命		10 年
硬件接口		遙信：2路 門節點：1路 脈沖輸出：2路 RS485：2 路 RS232: 1路 USB接口：1路 光通信口（紅外接口）：1 路 GPRS/CDMA 通信口：1 路 載波通信：1 路 以太網接口：1路
外形尺寸		長×寬×厚=286mm×176mm×94mm
凈重		2.1kg

4、基本功能

4.1 數據采集、處理

● 可實時召測或根據設定的抄讀間隔自動采集各電能表的實時電量、月末零點凍結電量、日零點凍結電量

● 可抄讀三相多功能載波電能表失流、失壓、編程狀態等事件記錄

4.2 儲存容量

每臺集中器管理的單相電能表數量不少于1000 塊，三相多功能載波電能表數量不少于200 塊。按照集中器設計的最大用戶數對每個用戶電能表電能量數據至少保存60 個日零點凍結電量數據、6 個月末零點凍結電量數據，有專用的存儲空間對上述2 種數據分別存儲。數據儲存容量為56M。

4.3 未抄收到數據補抄、報警功能

集中器對在規定的抄讀間隔時間內未抄讀數據的電能表有補抄功能。集中器對在規定的抄讀間隔時間內未抄到數據的電能表應能向主站發送報警信息：當集中器采用GPRS 上行信道時，集中器主動向主站發送報警信息；當采用電話撥號上行信道時，集中器在主站抄讀電量數據時將報警信息向主站發送。

4.4 校時功能

集中器有計時單元可被主站校時，計時單元的日計時誤差≤±0.5s/d。并且集中器能通過電力線載波對系統內電能表進行廣播校時。

4.5 數據存儲

停電后，除實時數據外所有數據均自動保存，保存時間不少于10 年。停電時鐘繼續走時。

4.6 現場抄讀功能

提供手持抄讀器通過本地紅外口現場抄讀電量數據并輸入到主站。

4.7 自診斷和異常信息記錄功能

可自動進行自檢，發現設備（包括通信）異常應有記錄和報警功能。

4.8 安全性

集中器設計有可靠的安全措施，防止非授權人員設置參數。集中器能夠保存最近500 次的事件記錄（異常告警等）。

集中器采用二級密碼管理。一級密碼：超級用戶（用戶名、口令可更改，便于廠家向供電局移交），可進行授權二級用戶、誤差調整、所有功能設置；二級密碼：設置用戶，由超級用戶授權（分配用戶名及初始口令），可進行所有功能設置、抄表。集中器能判別并拒絕非法主站的召測和控制指令。

4.9 遠程控制功能

集中器支持主站命令對電表實行遠程控制功能。

4.10 停電數據保持

停電數據至少保持10 年以上；電源恢復時，保存數據不丟失，內部時鐘正常運行。

4.11 重點用戶功能

可以選定臺變中的某些用戶電能表為重點用戶電能表，并對其進行重點監管。集中器對重點用戶電能表的有功正向總電量數據按每小時進行保存。集中器可任意設定的重點管理用戶表應不少于6 塊。集中器可以保存至少最近30 天重點用戶電能表的整點有功正向總電量歷史數據。

4.12 日線損計算功能

主站可以對集中器設置日總線損率閾值（分辨率0.1%），集中器每日自動計算臺區日總線損率數值。當臺區實際日總線損率的絕對值超過設定的閾值時，集中器向主站發送報警信息。

 5、仿真故障設置

5.1 終端通信類故障

序號	終端上反映故障現象	軟件可設置故障點
1	以太網模塊無法實現通訊	以太網模塊故障
2	以太網模塊工作時斷時續	通訊模塊接觸不良
3	485通訊故障模擬	485通訊故障
4	輪控合/分閘輸出控制故障模擬	合/分閘故障



5.2 終端參數類故障

序號	終端上反映故障現象	軟件可設置故障點
1	終端上顯示主站IP地址和實際主站IP地址不一致	主站IP地址錯誤
2	終端上顯示的主站端口號和實際端口號不一致	主站端口號錯誤
3	終端上顯示的終端IP地址與主站軟件設置的IP地址不一致	終端IP地址錯誤
4	終端上顯示的行政區碼與主站軟件上編輯的行政區碼不一致	終端行政區碼錯誤
5	終端上顯示的終端地址與主站軟件上編輯的主站地址不一致	終端地址錯誤



5.3 終端硬件類故障

序號	終端上反映故障現象	軟件可設置故障點
1	終端進出線電壓及供電正常，但終端無顯示	終端不啟動
2	終端上電后顯示白屏	終端白屏
3	終端上電后顯示黑屏	終端黑屏
4	終端上電后顯示花屏	終端花屏
5	終端上顯示交采回路接入的A相電壓值為0	終端交采回來A相無電壓
6	終端上顯示交采回路接入的B相電壓值為0	終端交采回來B相無電壓
7	終端上顯示交采回路接入的C相電壓值為0	終端交采回來C相無電壓
8	終端上顯示交采回來的接入A相電流為0	終端交采回來A相無電流
9	終端上顯示交采回來的接入B相電流為0	終端交采回來B相無電流
10	終端上顯示交采回來的接入C相電流為0	終端交采回來C相無電流
11	終端上顯示交采回來的接入A相電壓為正常值的50%	終端交采回來A相電壓異常
12	終端上顯示交采回來的接入B相電壓為正常值的50%	終端交采回來B相電壓異常
13	終端上顯示交采回來的接入C相電壓為正常值的50%	終端交采回來C相電壓異常
14	終端上顯示交采回來的接入A相電流為正常值的50%	終端交采回來A相電流異常
15	終端上顯示交采回來的接入B相電流為正常值的50%	終端交采回來B相電流異常
16	終端上顯示交采回來的接入C相電流為正常值的50%	終端交采回來C相電流異常

6、安裝與接線

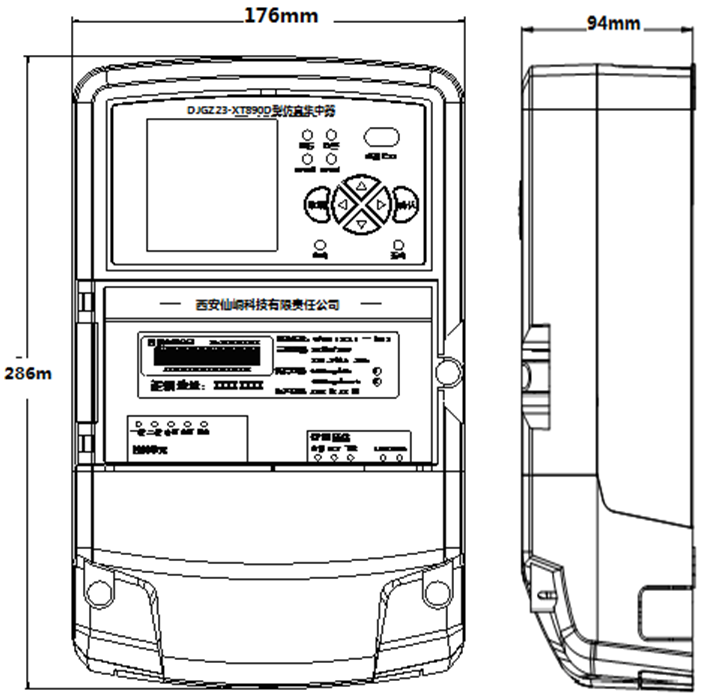

外形尺寸圖

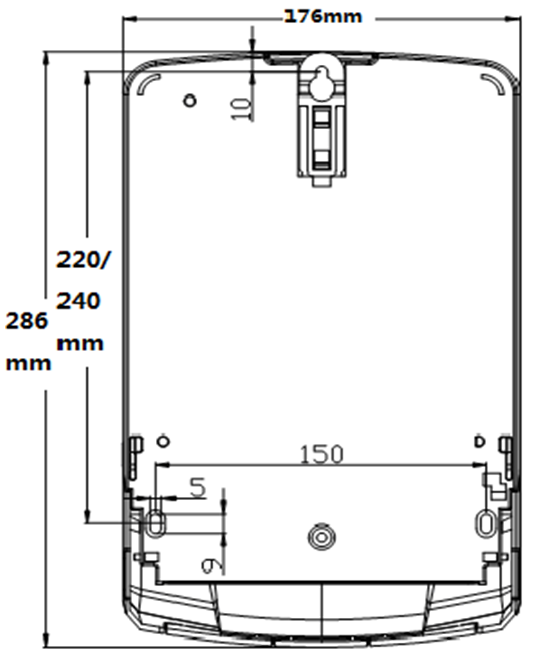

安裝尺寸圖

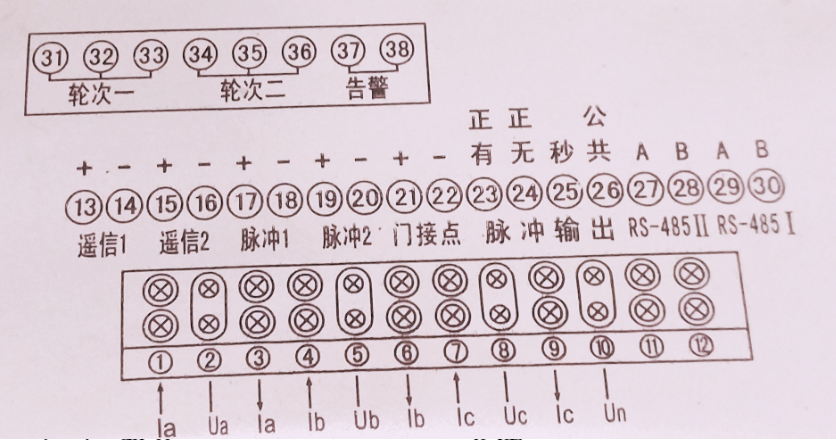

端子接線圖

7、操作說明

7.1 安裝說明

將本集中器安裝固定在計量柜中，連接好各電壓端的接線。打開集中器的前面板,插入已開通GPRS 業務功能的SIM 卡，檢查接線無誤后上電運行。

7.2 設置主站地址、集中器地址

準備 使用XXXX手持電腦，通過紅外通信方式進行參數設置：

串口參數為波特率：19200，數據位：8，校驗：無校驗，停止位：1 位。

升級：分遠程升級和本地升級。

A.本地升級

1）軟件環境建立流程：解開軟件包SecureCRT5.rar，點擊scrt551.exe,即可進入初始化安裝向?qū)?，點擊同意許可協議后進入歡迎安裝界面，點擊Next 選擇安裝目錄，選擇相關設置以及相應支持協議，到此配置完畢，點擊Finish完成安裝?？截怱ecureCRT-kg.exe 到安裝目錄C:\Program Files\SecureCRT 執行，輸入Name,Company，點擊Generate，拷貝Serial : 03-55-009116

Date:11-20-2007

License key: AAKXTU N3YN5C 3NS2U5 HH94TV AAMKBJ HPTGKGUDQKW3 SN65PF再執行Patch，運行程序，完成注冊，進入安裝文件向?qū)?，點擊下一步輸入用戶名和公司名，輸入序列號和許可key，輸入日期，注冊完成。

配置一個新的連接：選擇菜單[File][Connect],在彈出的Connect 對話框中新建New session,點擊serial-COM1,在彈出的new session wizard 對話框中選擇serial,配置好參數，到此環境已基本建立。

2）執行下載流程：運行TFTPSRV.EXE，（注意必須保證在同一目錄下，這個目錄盡量簡潔，避免過于復雜）, 然后，給終端上電，選擇下載腳本，點擊Run,運行腳本完成本地升級。

B.遠程升級

建立連接如圖：

進入下載界面，選中使用文件控制下載過程

選擇下載目錄后查看下載終端列表

點擊開始下載，最后，查看下載完成列表。

7.3 指示燈

電源：在集中器通上電后一直點亮

上行：GPRS/CDMA 通信指示燈，在有數據通信的時候就會閃爍

下行：載波通信指示燈，在使用載波通道抄載波表的時候候就會閃爍

級聯：級聯通信指示燈，在主從集中器進行級聯通信的時候就會閃爍

抄表：RS485 抄表口通信指示燈，在抄RS485 表的時候就會閃爍

8、執行標準

1) DL-535-96《電力負荷控制系統數據傳輸規約》

2）廣東電網公司《大客戶電力負荷管理系統通訊規約（第二版）》

3）DL/T 645-1997《多功能電能表通信規約》

4) Q/GDW 1374.2-2013 電力用戶用電信息采集系統技術規范第1部分：集中抄表終端技術規范

5）Q/GDW 1375.2-2013 電力用戶用電信息采集系統技術型式規范第1部分：集中器型式規范

6）Q/GDW 1376.1-2013 電力用戶用電信息采集系統通訊協議第1部分：主站與采集終端通信協議

7）Q/GDW 1376.2-2013 電力用戶用電信息采集系統通訊協議第3部分：集中器本地通訊模塊接口協議

8）Q/GDW 1376.3-2013 電力用戶用電信息采集系統通訊協議第3部分：采集終端遠程通信模塊接口協議

9）Q/GDW 1379.3-2013 電力用戶用電信息采集系統通訊協議第3部分：集中抄表終端檢驗技術規范
