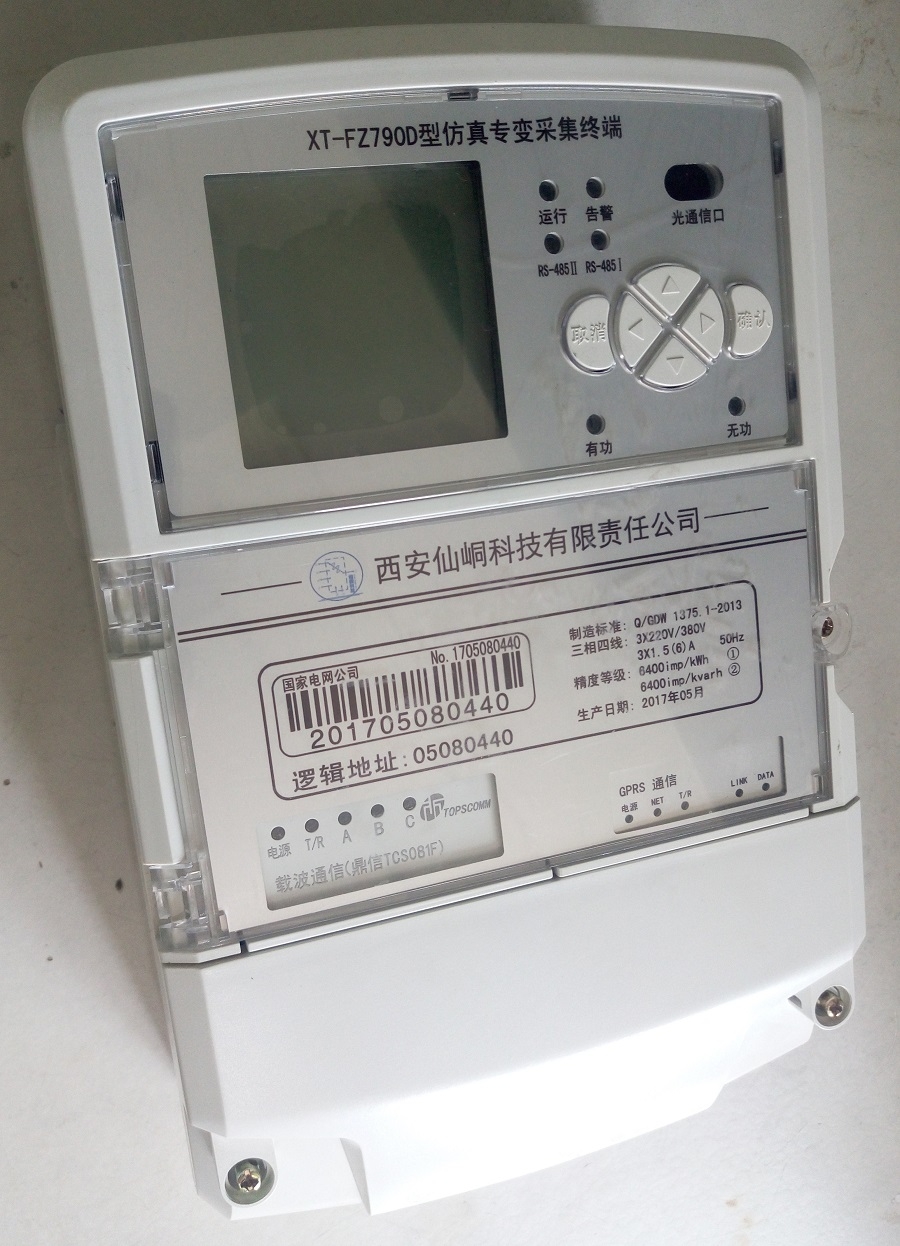

XT-FZ790D型仿真專變采集終端
1 、簡介
XT-FZ790D型仿真專變采集終端采用微電子技術、計算機芯片技術、現代通信技術等當今先進的技術，采用先進的GPRS公用無線通信網絡技術，是實現需求側管理現代化的重要組成部分，也是用電信息管理系統的配套終端產品，和用電信息管理主站配合可實現負荷的監測與控制，并能夠?qū)崿F(xiàn)自動抄表、計量設備監測和防竊電，以及各種負荷閉環控制和異常告警功能，是電力營銷自動化系統中具有較高實用價值的終端產品。
2、工作原理簡述

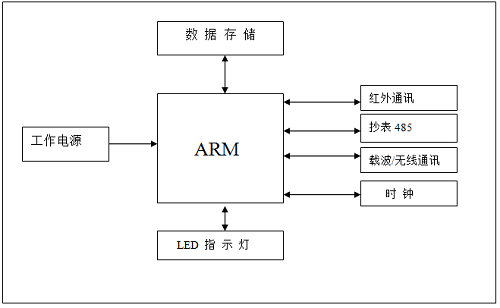

終端由微控制器、載波/無線模塊、時鐘、數據存儲單元和通訊接口、工作電源、指示燈組成。、載波/無線模塊接收集中器下發的信號，傳給微控制器，微控制器將接收到的數據處理后通過RS485口發給下聯的RS485表，并將RS485表的應答數據處理后傳給載波/無線模塊，再經載波/無線模塊發給集中器，實現集中器與RS485表間的通信。原理框圖如下
3、主要技術指標
|
規格 |
電壓 |
3×220V/380V |
|
電流 |
3×1.5A（6A） |
|
|
精度 |
電壓電流 |
0.5% |
|
有功功率 |
1% |
|
|
無功功率 |
2% |
|
|
有功電能 |
1% |
|
|
無功電能 |
2% |
|
|
工頻耐壓 |
4KV |
|
|
沖擊電壓 |
6KV |
|
|
靜電放電 |
8KV |
|
|
快速脈沖群 |
電源回路 4KV |
|
|
信號回路 2KV |
||
|
浪涌 |
共模 4KV |
|
|
差模 2KV |
||
|
工作溫度 |
-20～65℃ |
|
|
極限工作溫度 |
-25～70℃ |
|
|
相對濕度 |
≤8% |
|
|
電壓范圍 |
額定電壓 ±30% |
|
|
頻率范圍 |
50Hz±5% |
|
|
MTBF |
≥50000h |
|
|
設計壽命 |
15 年 |
|
|
電池壽命 |
10 年 |
|
|
硬件接口 |
RS232：1路 光通信口（紅外接口）：1路 USB接口：1路 GPRS/CDMA通信口：1路 以太網接口：1路 RS485：2路 遙信輸入：2路 |
|
|
外形尺寸 |
長×寬×厚=286mm×176mm×94mm |
|
|
凈重 |
2.1kg |
|
|
序 號 |
項 目 |
必備 |
選配 |
|
|
1 |
數據采集 |
電能表數據采集 |
√ |
|
|
狀態量采集 |
√ |
|
||
|
脈沖量采集 |
√ |
|
||
|
交流模擬量采集 |
|
√ |
||
|
2 |
數據處理 |
實時和當前數據 |
√ |
|
|
歷史日數據 |
√ |
|
||
|
歷史月數據 |
√ |
|
||
|
電能表運行狀況監測 |
√ |
|
||
|
電能質量數據統計 |
√ |
|
||
|
3 |
參數設置 和查詢 |
時鐘召測和對時 |
√ |
|
|
TA變比、TV變比及電能表脈沖常數 |
√ |
|
||
|
限值參數 |
√ |
|
||
|
功率控制參數 |
|
√ |
||
|
預付費控制參數 |
|
√ |
||
|
終端參數 |
√ |
|
||
|
抄表參數 |
√ |
|
||
|
費率時段等參數 |
√ |
|
||
|
4 |
控制 |
功率定值閉環控制 |
|
√ |
|
預付費控制 |
|
√ |
||
|
保電/剔除 |
√ |
|
||
|
遙控 |
|
√ |
||
|
5 |
事件記錄 |
重要事件記錄 |
√ |
|
|
一般事件記錄 |
√ |
|
||
|
6 |
數據傳輸 |
與主站通信 |
√ |
|
|
與電能表通信 |
√ |
|
||
|
中繼轉發 |
|
√ |
||
|
7 |
本地功能 |
顯示相關信息 |
√ |
|
|
用戶數據接口 |
|
√ |
||
|
8 |
終端維護 |
自檢自恢復 |
√ |
|
|
終端初始化 |
√ |
|
||
|
軟件遠程下載 |
√ |
|
||
|
斷點續傳 |
√ |
|
||
|
有交流（電壓、電流）模擬量采集功能的終端，脈沖量采集功能可以作為選配 |
||||
5.1 終端通信類故障
|
序號 |
終端上反映故障現象 |
軟件可設置故障點 |
|
1 |
以太網網模塊無法實現通訊 |
以太網模塊故障 |
|
2 |
以太網模塊工作時斷時續 |
通訊模塊接觸不良 |
|
3 |
485通訊故障模擬 |
485通訊故障 |
|
4 |
輪控合/分閘輸出控制故障模擬 |
合/分閘故障 |
5.2 終端參數類故障
|
序號 |
終端上反映故障現象 |
軟件可設置故障點 |
|
1 |
終端上顯示主站IP地址和實際主站IP地址不一致 |
主站IP地址錯誤 |
|
2 |
終端上顯示的主站端口號和實際端口號不一致 |
主站端口號錯誤 |
|
3 |
終端上顯示終端IP地址與主站軟件設置的IP地址不一致 |
終端IP地址錯誤 |
|
4 |
終端上顯示的行政區碼與主站軟件上編輯的行政區碼不一致 |
終端行政區碼錯誤 |
|
5 |
終端上顯示終端地址與主站軟件上編輯的主站地址不一致 |
終端地址錯誤 |
5.3 終端硬件類故障
|
序號 |
終端上反映故障現象 |
軟件可設置故障點 |
|
1 |
終端進出線電壓及供電正常，但終端無顯示 |
終端不啟動 |
|
2 |
終端上電后顯示白屏 |
終端白屏 |
|
3 |
終端上電后顯示黑屏 |
終端黑屏 |
|
4 |
終端上電后顯示花屏 |
終端花屏 |
|
5 |
終端上顯示交采回路接入的A相電壓值為0 |
終端交采回來A相無電壓 |
|
6 |
終端上顯示交采回路接入的B相電壓值為0 |
終端交采回來B相無電壓 |
|
7 |
終端上顯示交采回路接入的C相電壓值為0 |
終端交采回來C相無電壓 |
|
8 |
終端上顯示交采回來的接入A相電流為0 |
終端交采回來A相無電流 |
|
9 |
終端上顯示交采回來的接入B相電流為0 |
終端交采回來B相無電流 |
|
10 |
終端上顯示交采回來的接入C相電流為0 |
終端交采回來C相無電流 |
|
11 |
終端上顯示交采回來的接入A相電壓為正常值的50% |
終端交采回來A相電壓異常 |
|
12 |
終端上顯示交采回來的接入B相電壓為正常值的50% |
終端交采回來B相電壓異常 |
|
13 |
終端上顯示交采回來的接入C相電壓為正常值的50% |
終端交采回來C相電壓異常 |
|
14 |
終端上顯示交采回來的接入A相電流為正常值的50% |
終端交采回來A相電流異常 |
|
15 |
終端上顯示交采回來的接入B相電流為正常值的50% |
終端交采回來B相電流異常 |
|
16 |
終端上顯示交采回來的接入C相電流為正常值的50% |
終端交采回來C相電流異常 |
6、安裝與接線

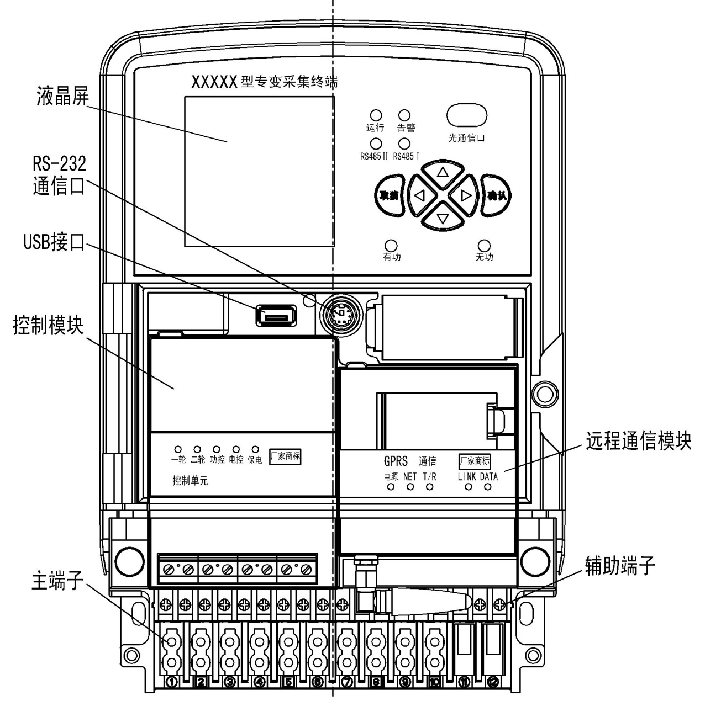

外觀尺寸圖
接線尺寸圖

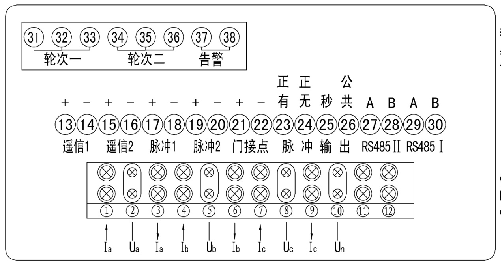

端子接線圖
7、操作說明
7.1安裝與接線說明
將本終端安裝固定在計量柜中，根據終端類型確定終端工作電壓，電流，接線方式（見前面板標注），連接好各電壓電流端的接線。打開終端的前面板,插入已開通GPRS/CDMA業務功能的SIM卡，并將本終端附帶的充電電池插入，檢查接線無誤后上電運行。
7.2 設置主站地址、終端地址
準備：使用組態軟件/專用維護手持電腦進行參數設置，可以用RS232方式或者紅外方式。終端各通道均設有口令防護，設置時需進行安全驗證。
RS232 /紅外方式：設置串口參數為波特率：9600（紅外 1200），數據位：8，校驗：偶校驗，停止位：1位。（串口參數依客戶要求會有不同，請以實際情況為準）
升級：所有版本升級時，都先將調試開關關掉，以免影響升級速度，在調試開關菜單下，將所有開關全部退出；
7.2.1升級
升級有遠程升級和本地升級，本地升級可分為三種：USB口升級、232升級或485升級
USB升級：
1) 將升級所需要的程序放入U(xiǎn)盤中
2) U盤插到終端USB口，按鍵進入菜單系統管理下的USB升級界面
3) 輸入密碼（默認為1111，或000000）后按確認鍵，5秒后終端升級完畢并復位
4) 升級完成后可進入“終端信息”界面查看軟件版本是否更新以便確認程序是否升級成功。
7.3 按鈕操作、指示燈及液晶顯示說明
7.3.1按鈕操作
本終端使用六鍵操作，終端共有“上翻、下翻、左翻、右翻、確認、取消”六個按鍵,方便簡單。
7.3.2指示燈
7.3.2.1終端本體指示燈
運行燈——運行狀態指示燈，紅色，燈常亮表示終端主CPU正常運行，但未和主站建立連接，燈亮一秒滅一秒交替閃爍表示終端正常運行且和主站建立連接；
告警燈——告警狀態指示，紅色，燈亮一秒滅一秒交替閃爍表示終端告警；
RS485Ⅰ——RS485Ⅰ通信狀態指示，紅燈閃爍表示模塊接收數據；綠燈閃爍表示模塊發送數據；
RS485Ⅱ——RS485Ⅱ通信狀態指示，紅燈閃爍表示模塊接收數據；綠燈閃爍表示模塊發送數據。
7.3.2.2遠程無線通信模塊狀態指示燈
電源燈——模塊上電指示燈，紅色，燈亮表示模塊上電，燈滅表示模塊失電；
NET燈——通信模塊與無線網絡鏈路狀態指示燈，綠色；
T/R燈——模塊數據通信指示燈，紅綠雙色，紅燈閃爍表示模塊接收數據，綠燈閃爍表示模塊發送數據；
LINK燈——以太網狀態指示燈，綠色，燈常亮表示以太網口成功建立連接；
DATA燈——以太網數據指示燈，紅色，燈閃爍表示以太網口上有數據交換。
7.3.2.3控制模塊狀態指示燈
輪次燈（一輪、二輪）——輪次狀態指示燈，紅綠雙色，紅燈亮表示終端相應輪次處于拉閘狀態，綠燈亮表示終端相應輪次的跳閘回路正常，具備跳閘條件，燈紅一秒綠一秒交替閃爍表示控制回路開關接入異常，燈滅表示該輪次未投入控制；
功控?zé)簟貭顟B(tài)指示燈，紅色，燈亮表示終端時段控、廠休控或當前功率下浮控至少一種控制投入，燈滅表示終端時段控、廠休控或當前功率下浮控都解除；
電控?zé)簟娍貭顟B(tài)指示燈，紅色，燈亮表示終端購電控或月電控投入，燈滅表示終端購電控或月電控解除；
保電燈——保電狀態指示燈，紅色，燈亮表示終端保電投入，燈滅表示終端保電解除。
7.3.3液晶顯示說明
LCD顯示主畫面內容見圖7。LCD顯示界面信息的排列位置為示意位置，可根據需要調整。
專變采集終端Ⅲ型顯示分成三類：輪顯模式、按鍵查詢模式、按鍵設置模式。其中按鍵查詢模式和按鍵設置模式需要操作人員按鍵操作的。在當終端顯示處于輪顯模式中，按任意鍵可以進入按鍵操作方式，非輪顯模式下終端顯示主菜單界面進入設置模式需要密碼。菜單設置密碼可修改，出廠默認為ASCII字符“000000”。
LCD顯示主畫面內容
表頂層狀態各符號含義
|
|
信號強度指示，最高是4個，最低是1格。 |
 |
通信方式指示： |
 |
異常告警指示，表示終端或測量點有異常情況。當終端發生異常時，該標志將和異常事件報警編碼輪流閃爍顯示 |
|
00 |
事件編號 |
| 0001 |
表示第幾號測量點數據 |
8、 執行標準
Q/GDW 1374.1-2013 電力用戶用電信息采集系統技術規范第1 部分：專變采集終端技術規范
Q/GDW 1375.1-2013 電力用戶用電信息采集系統型式規范第1 部分：專變采集終端型式規范
Q/GDW 1376.1-2013 電力用戶用電信息采集系統通信協議第1 部分：主站與采集終端通信協議
Q/GDW 1376.3-2013 電力用戶用電信息采集系統通信協議第3 部分：采集終端遠程通信模塊接口協議
