            電力系統微機保護實訓屏XT-EMPT22A2

                電力系統微機型保護裝置作為現代化的保護裝置在電力系統二次部分中占有非常重要的位置。對于電力系統專業技術的學生以及在崗的專業技術人員掌握微機裝置的接線、參數設置及調試都非常重要。電力系統微機保護實訓屏是針對職業院校的電力技術類專業《電力系統繼電保護》、《電力系統微機保護》及相關專業課程設計的綜合型實訓設備。該實訓設備采用電力工程中廣泛應用的微機線路測控裝置、微機變壓器測控保護裝置、備自投保護測控裝置,配置模擬一次系統(含輸電線路、電力變壓器、負載阻抗、短路阻抗)、三相虛負荷電源、系統故障設置模塊、智能故障設置排除等功能模塊,可以完成微機線路、微機變壓器、微機備自投等繼電保護的特性測試、接線、以及線路保護、變壓器、備自投保護裝置的參數整定設置、運行等方面的理論和實操項目。

            一、產品介紹

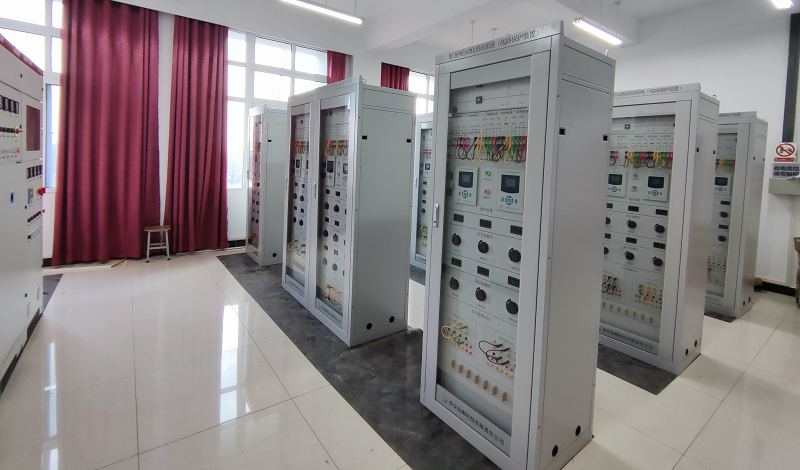

                電力系統微機保護實訓屏由3臺屏柜組成,分別模擬主變保護,電源備自投,線路保護。柜體安裝微機保護測控裝置、分合閘轉換開關、模擬系統圖、遙測遙控及非電量測試端子、,電壓源和電流源調節旋鈕等。綜合包含了110kV、35kV、10kV等變電站的典型保護測控模式,配備模擬牌,信號的動作可以在模擬牌上同步的顯示出來,使學員從中學習線路原理,配備電壓電流源,模擬保護的實際信號,設置故障信號,可以使學員學習保護原理,使理論與實際相結合。
                主變微機保護實訓屏,上面安裝變壓器差動保護一臺,變壓器后備保護一臺,面板具有模擬牌,保護器驅動斷路器的動作可以在模擬牌上用指示燈顯示出來,保護器的各種相關的遙測、遙控信號可以在面板上的端子上進行測試和設置,變壓器的非電量也可以在面板上的端子進行測試和設置,電壓源和電流源調節旋鈕模擬保護的二次電壓和電流,旋鈕開關上方安裝有電壓表和電流表顯示當前輸出的二次電壓和電流,柜內裝有故障模擬器和模擬斷路器,故障模擬器模擬各種故障信號,保護檢測到故障信號發出控制信號驅動模擬斷路器,模擬斷路器帶動面板上的各種信號發生相應的變化,讓學員從中學習保護原理。
                備自投微機保護實訓屏,上面安裝備自投裝置一臺,PT保護裝置一臺,面板具有模擬牌,裝置驅動斷路器的動作可以在模擬牌上用指示燈顯示出來,裝置的各種相關的遙測、遙控信號可以在面板上的端子上進行測試和設置,電壓源和電流源調節旋鈕模擬裝置的二次電壓和電流,旋鈕開關上方安裝有電壓表和電流表顯示當前輸出的二次電壓和電流,柜內裝有故障模擬器和模擬斷路器,故障模擬器模擬各種故障信號,裝置檢測到故障信號發出控制信號驅動模擬斷路器,模擬斷路器帶動面板上的各種信號發生相應的變化,讓學員從中學習電源自投原理。
                線路微機保護實訓屏,上面安裝線路保護一臺,電容保護一臺,面板具有模擬牌,保護器驅動斷路器的動作可以在模擬牌上用指示燈顯示出來,保護器的各種相關的遙測、遙控信號可以在面板上的端子上進行測試和設置,變壓器的非電量也可以在面板上的端子進行測試和設置,電壓源和電流源調節旋鈕模擬保護的二次電壓和電流,旋鈕開關上方安裝有電壓表和電流表顯示當前輸出的二次電壓和電流,柜內裝有故障模擬器和模擬斷路器,故障模擬器模擬各種故障信號,保護檢測到故障信號發出控制信號驅動模擬斷路器,模擬斷路器帶動面板上的各種信號發生相應的變化,讓學員從中學習線路保護原理。
            二、技術參數
            1) 輸入電源:三相四線~380V±10% 50Hz±2%;
            2) 整機容量:≤3kVA;
            3) 實訓臺采用鐵質亞光密紋噴塑,鋁質面板;
            4) 臺體尺寸:長800mm×寬600mm×高2200mm;
            5) RS-485和以太網兩種通訊接口;標準MODBUS通訊協議;

            6) 微機保護裝置測量元件精度:刻度誤差:不大于1%;測量電流:0.2級;母線電壓:0.2級;輸出精度:0.2級;頻率:0.01HZ;P、Q、COSΦ;0.5級;通訊分辨率:不大于1ms。

            、實驗項目

            1、變壓器保護部分
            1) 微機變壓器差動保護裝置的操作
                差動速斷保護
                比率差動保護
            2) 微機變壓器保護測控裝置的操作
                三段式電流保護(過流可設為反時限)
                過負荷
                零序電流保護
                零序電壓保護
                溫度保護
                瓦斯保護
                PT斷線告警
                CT斷線告警
                裝置失電告警
            3) 線路故障模擬
            2、雙電源切換
            1) 微機備自投保護測控裝置的操作
                三段式電流保護
                母充保護
                一主一備
                互為備用
                母聯備自投
                非電量保護
                PT斷線報警
                CT斷線報警
                裝置失電告警
            2) 微機 PT 保護監測裝置的操作
                PT 接地故障告警
                PT 斷線告警
                PT 過壓告警
                PT 欠壓告警
                PT 并列/切換
            3) 線路故障模擬
            3、線路微機保護
            1) 繼電保護的操作
                三段式電流保護
                過負荷保護
                零序電流保護
                零序電壓保護
                重合閘
                低電壓保護
                加速段保護
                非電量保護
                PT 斷線告警
                CT 斷線告警
                裝置失電告警
            2)線路故障模擬

            四、配置清單

            序號

            名稱

            規格

            數量

            1

            主變微機保護實訓屏

             柜體:長800mm×600mm×2200mm

            1

            2

            備自投微機保護實訓屏

             柜體:長800mm×600mm×2200mm

            1

            3

            線路微機保護實訓屏

             柜體:長800mm×600mm×2200mm

            1

            4

            線路保護測控裝置

            2

            5

            備自投保護測控裝置

            2

            6

            電動機保護測控裝置

            2

            7

            實驗導線



            30

            8

            實訓指導書



            1

            9

            電腦



            選配
