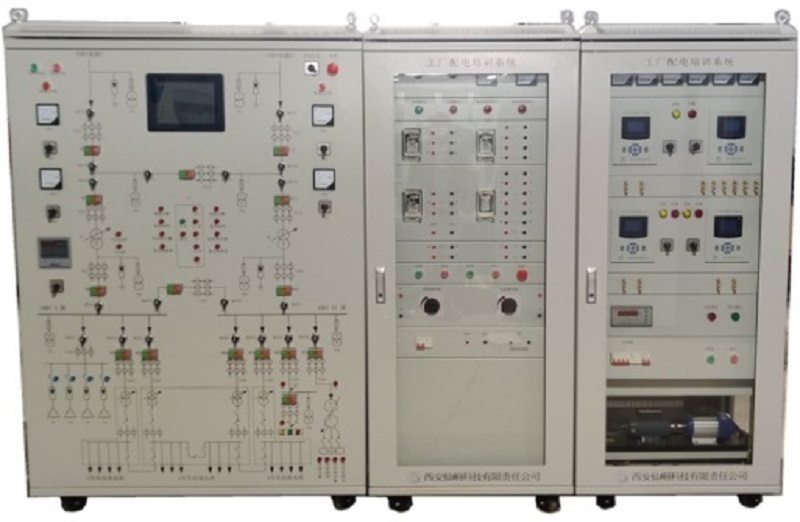

當前位置：工廠配電技術培訓系統XT-FPST20A
工廠配電技術培訓系統是根據中高職院校供用電技術專業開發生產，可用于《高級電工技術》、《電工基礎（高級工適用）》、《電工技師培訓教材》、《工廠供電》、《供配電技術》等課程的理論及實訓教學。主要進行教材中的35kV總降壓變電所、10kV高壓變電所及車間用電負荷的供配電線路中涉及的微機繼電保護裝置、備用電源自動投入裝置、無功自動補償裝置、智能采集模塊以及工業人機界面等電氣一次、二次、控制、保護等重點課程實訓，通過在本實訓裝置中的技能訓練能在深入理解專業知識的同時，培養學生的實踐技能。并且本實訓裝置還有利于學生對變壓器、電動機組、電流互感器、電壓互感器、模擬表記、數字表計及開關元器件工作特性和接線原理的理解和掌握。
一、設備特性
1）完成《繼電保護與自動裝置》、《工廠供電》、《供配電技術》、《電力系統繼電保護原理》、《電力系統微機保護》、《配電自動化》等課程的教學實驗任務，提高學生的專業操作技能。2）為電氣自動化技術、電力系統自動化技術及供用電技術等相關專業學生的課程設計和畢業設計提供良好的研究設計平臺。
3）對從事變電站、變配所、電力系統第一線生產過程的運行、維護、檢修和調試的現場技術工程人員進行培訓和考核。
4）為電氣工程、電力系統等方向的科學研究提供試驗平臺。
5）進行電氣元件更換包括斷路器控制轉換開關更換、指示燈更換、開關狀態指示儀更換、斷路器更換等培訓項目；
6）進行二次回路故障排查包括斷路器分合閘回路故障、斷路器分合閘狀態指示回路故障、接地開關狀態指示回路故障、電壓測量回路故障、電流測量回路故障等培訓項目；
二、技術參數
1) 輸入電源：三相四線～380V±10% 50Hz±2%；2) 整機容量：≤3kVA；
3) 實訓臺采用鐵質亞光密紋噴塑，鋁質面板；
4) 臺體尺寸：長2800mm×寬600mm×高1800mm；
5) RS-485和以太網兩種通訊接口；標準MODBUS通訊協議；
6) 微機保護裝置測量元件精度：刻度誤差：不大于1%；測量電流：0.2級；母線電壓：0.2級；輸出精度：0.2級；頻率：0.01HZ；P、Q、COSΦ；0.5級；通訊分辨率：不大于1ms。
三、實驗項目
1) 工廠配電電氣主接線模擬圖的認知2) 觸摸屏的正確操作
3) 變壓器有載調壓
4) 線路停送電操作
5) 一路進線供電轉兩路供電倒閘操作
6) 母線從運行狀態轉檢修的倒閘操作
7) 母線從檢修狀態轉運行的倒閘操作
8) 變壓器從運行狀態轉檢修的倒閘操作
9) 變壓器從檢修狀態轉運行的倒閘操作
10) 高壓線路的微機繼電保護裝置接線操作
11) 高壓線路的微機繼電保護裝置參數整定操作
12) 無時限電流速斷保護
13) 帶時限電流速斷保護
14) 定時限過電流保護
15) 反時限過電流保護
16) 備用電源自動投入裝置接線操作
17) 進線備投（明備用）的實訓
18) 母聯備投（暗備用）的實訓
19) 無功補償自動手動操作
20) 變壓器投入裝置接線操作
21) 變壓器過流保護實驗
22) 變壓器過負荷保護實驗
23) 模擬變壓器輕瓦斯保護實驗
24) 電動機投入裝置接線操作
25) 電動機三相短路實驗
26) 模擬電動機高溫保護實驗，電動機超溫保護實驗
|
序號 |
名稱 |
規格 |
數量 |
|
1 |
工廠配電一次系統柜 |
長1200mm×寬600mm×高1800mm |
1 |
|
2 |
工廠配電測控回路實訓屏 |
長800mm×寬600mm×高1800mm |
1 |
|
3 |
工廠配電保護測控屏 |
長800mm×寬600mm×高1800mm |
1 |
|
4 |
觸摸屏 |
|
1 |
|
5 |
線路保護測控裝置 |
|
2 |
|
6 |
電動機保護測控裝置 |
|
2 |
|
7 |
接線端子 |
|
若干 |
|
8 |
接觸器 |
|
20 |
|
9 |
各類繼電器 |
|
若干 |
|
10 |
各類開關／按鈕 |
|
56 |
|
11 |
電流、電壓互感器 |
精度0.5級 |
9 |
|
12 |
電流表、電壓表 |
精度0.5級 |
11 |
|
13 |
補償器 |
1 |
|
|
14 |
異步電動機 |
0.4 KW |
１ |
|
15 |
三相交流同步機 |
0.4 KW |
１ |
|
16 |
實驗導線 |
|
30 |
|
17 |
實訓指導書 |
|
1 |
|
18 |
電腦 |
|
選配 |
