當前位置：供配電技術培訓系統XT-PSDT18A2
供配電技術培訓系統為10/0.4kV變配電系統。用于中高職供用電技術專業《供用電技術》、《建筑供配電》等課程實操培訓，使學生了解和掌握電力供電系統的基礎知識，熟悉高、低壓供電各個環節及一、二次電氣設備的基本結構、工作原理和功能，能正確分析中小型變配電系統一、二次接線圖，掌握電力負荷及短路電流計算的初步能力，并能看懂電氣安裝圖，掌握變配電所、供電室、配電線路的設計方法及基本內容，具有安全用電、節約用電的基本知識。學生能具備正確設計、安裝、檢查、使用供電系統的綜合能力；掌握框架斷路器、塑殼斷路器、接觸器、電流互感器的選擇方法、作用、安裝方法與要點；掌握無功補償電容器、自動補償控制器及其它配套電器的選擇方法、作用、控制、安裝方法與要點。培養學生解決供電系統問題的能力，提高學生動手能力和實踐能力，提升學生的專業技能及崗位就業適應性。

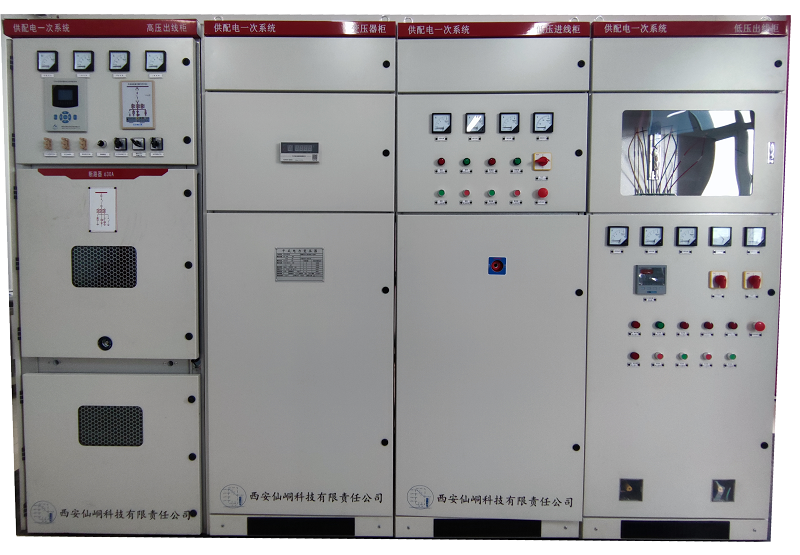

供配電技術培訓系統由高壓配電柜，變壓器柜，低壓配電柜以及電源加載裝置組成。高壓配電柜10kV中壓開關柜主要由微機保護裝置、手車式斷路器、接地開關、避雷器、互感器、帶電顯示裝置、電流表以及操控裝置及10kV中置柜殼體組成。主要完成倒閘操作、開關檢修、繼電保護測試、故障排查等實訓內容。低壓配電柜主要由萬能式斷路器、電能表、多功能電力儀表、二次控制元件及0.4kV低壓配電柜殼體組成。主要完成斷路器、電力儀表的裝調、開關柜檢修、故障排查、低壓電能計量、負載控制電路設計和裝調等實訓內容。電源加載裝置主要由故障模擬器和功率源，交換機組成，主要完成對監控儀表和設備運行提供模擬信號。
1) 系統由高壓柜供電，變壓器變電，低壓柜受電等功能完成供配電工況運行過程，采用虛擬負荷和真實負荷相結合，具有測試和故障設置功能。
2) 高壓柜柜體結構為標準的KYN28-10型，柜寬為800毫米，柜體材料為附鋁鋅板，柜體由三部分構成，上部為低壓室和母排室，母排室在后面安裝母排，前面安裝儀表和低壓電纜，本設備配備一臺變壓器保護裝置，中間為斷路器室，放置高壓真空斷路器，下部柜后安裝高壓電流互感器，柜前空置，本設備在柜下部安裝虛擬功率源和故障模擬器，為設備提供信號源和設故。
3) 變壓器箱高深為800毫米，柜寬為800毫米，內部存放變壓器，變壓器為50KVA的油變，變壓器內安裝電子元件來模擬變壓器的各種工況，可以對變壓器進行各種測試。
4) 低壓進線柜柜體為GGD型，深為800毫米，柜寬為800毫米，柜內安裝低壓配電一次設備，安裝一臺400安電流的隔離開關和一臺額定電流為600安的萬能式斷路器，柜內還安裝若干測量互感器，柜體上部面板安裝各種測量?jī)x表和按鈕、指示燈。
5) 低壓出線柜柜體為GGD型，深為800毫米，柜寬為800毫米，實現負載的加入和模擬電容的投切，故障的設置的功能。柜內安裝塑殼斷路器和空氣斷路器，接觸器，熱繼電器，無功補償控制器，電力電容，負載形式為真負載，電容模擬容性負載，安裝兩臺500瓦的電動機分別為點動和星三角啟動，電動機模擬感性負載，阻性負載由若干電阻來模擬。
二、技術參數
1）輸入電源：三相四線 380V±10%，50 Hz±0.5 Hz，設備配線的零線應與保護接地分開，電壓波動不大于±10%，供電電壓的諧波含量不大于5%；電源輸出：電流3×（1A、2.5A、5A）；
電流調節細度：0～120％范圍內調節，連續可調、調節細度0.1％；
電壓輸出量程：3×57.7 /100V，3×220V/380；
電壓調節細度：0～120％范圍內調節，調節度1％；
相位：0～360°可調，調節細度0.1°；
輸出頻率：45~65Hz，調節細度：0.01Hz；
2）10kV開關柜：配置標準KN28中置柜，電源系統額定電壓：10KV +10%～-15%；了安全和操作，所有電源及饋線回路柜具有滿足“五防”要求的機械聯鎖裝置。聯鎖至少包括：斷路器處于分閘位置時，小車才能拉出或推入。小車處于工作位置、試驗位置/移開位置，斷路器才能操作。小車處于工作位置，輔助電路未接通，斷路器不能合閘。配置630A真空斷路器、TL641型微機綜保等；
3）10/0.4kV變壓器柜：輸入電源：?jiǎn)蜗?nbsp; AC 220V×(1±10%)；50 Hz±0.5 Hz；使用環境：溫度：-10℃~+40℃；濕度：≤85%；
主要參數：
（a）直流電阻模擬：可模擬30kVA～500kVA容量變壓器的直流電阻；
（a）絕緣電阻及吸收比模擬；
（b）變比模擬：可模擬10kV：380V；6.3kV：380V等；
（c）變壓器常見故障模擬；
（d）容量模擬：可模擬30kVA～500kVA容量變壓器。
4）0.4kV低壓進線柜、出線柜：
（a）額定電壓：400V
（b）最高工作電壓：690V
（c）系統額定絕緣電壓：1000V
（d）系統額定頻率: 50Hz包括有
（e）配置低壓開關、低壓計量、無功補償?shù)龋?/span>
（f）萬能斷路器基本技術要求:工作電壓：AC690V,額定工頻耐壓(1s) (有效值)：2500V,額定短路開斷電流(有效值)：≥50kA,操作電源：AC220V/AC380V,分（合）閘時間：<50ms;
（g）無功補償單元：補償容量：125Kvar，電力電容器（自愈式）：污染型并且具有放電裝置，一分鐘內將電容電壓降至50V之下交流接觸器：電容器的接觸器一定要按照IEC及國標選擇；功率因數調節器能顯示電網功率因數、給定功率因數；具體可開展的實訓項目：低壓側無功補償器電路的工作原理實訓；低壓側無功補償系統的元器件選型原里實訓；低壓側無功補償系統的補償方案選型原理；低壓無功補償器的參數配置和現場調試技能實訓；低壓側無功補償運行故障的分析、判斷、排除技能實訓；低壓側無功補償電容柜運維的標準化操作流程實訓；可模擬如無功補償器不工作、無功補償器電壓取樣缺相、補償回路不動作、補償回路指示燈不亮等補償回路典型故障。
三、實驗項目
1、 倒閘操作
2、高壓配電裝置檢修
1) 分閘指示燈更換
2) 開關狀態綜合指示儀的更換
3) 三相電流表的更換
4) 斷路器輔助接點更換
5) 斷路器控制轉換開關更換
6) 開關柜保護壓板更換
7) 絕緣電阻測試
3、高壓配電裝置二次回路故障排查
1) 斷路器合閘回路故障
2) 電壓測量回路故障
3) 斷路器儲能指示回路故障
4) 測量回路B相電流回路故障
4、微機線路保護測控裝置
1) 三段式電流保護裝置保護邏輯
2) 過負荷保護裝置保護邏輯
3) 零序過流保護裝置保護邏輯
4) 零序電壓保護裝置保護邏輯
5) 低電壓保護裝置保護邏輯
6) 三相一次重合閘保護裝置保護邏輯
7) 加速段保護裝置保護邏輯
8) 非電量保護裝置保護邏輯
9) 控制回路斷線報警保護邏輯
10) PT斷線告警保護邏輯
11) CT斷線告警保護邏輯
12) 裝置失電告警
13) 裝置故障告警
14) 裝置背板端子說明及原理圖
5、低壓配電裝置電路設計及裝調
1) 低壓斷路器－次、二次接線圖和原理圖設計
2) 多功能電力儀表接線圖和原理圖設計
3) 斷路器一次、二次接線
四、配置清單
|
序號 |
名稱 |
規格 |
數量 |
|
1 |
高壓出線柜 |
柜體：KYN28-10型、長1500mm×寬800mm×高2260mm； 斷路器：DW15-630/160A 電壓表：6L2-V 450V 電流表：6L2-A 互感器：BH-0.66 電壓轉換開關：LW5-16YH3/3 空氣開關（帶漏電保護）：DZ15LE |
1 |
|
2 |
變壓器柜 |
柜體：GGD型、長800mm×寬800mm×高2260mm； 變壓器：干式100kVA |
1 |
|
3 |
低壓進線柜 |
柜體：GGD型、長800mm×寬800mm×高2260mm； 電流互感器：BH-0.66 三相四線有功電度表：DTS196 三相四線無功電度表：DXS196 有功功率顯示：6L2-KW 無功功率顯示：6L2-VAR 電壓表（指針式）：6L2-V 電流表（指針式）：6L2-A 綜合顯示儀表（數顯式）：PY194E-2S4 |
1 |
|
4 |
低壓出線柜 |
柜體：GGD型、長800mm×寬800mm×高2260mm； 塑殼開關：AAM1 接觸器：CJX4 電壓表：99T1 補償電容器：BSMJ0.4 接觸器：CJ19 小型斷路器：DZ47 功率因數表：6L2-C0$ 自動補償控制器：JKL5CF |
1 |
|
5 |
實訓指導書 |
|
1 |
|
6 |
電腦 |
|
選配 |
