架空配電線路主要由電桿、橫擔、導線、拉線、絕緣子、金具及桿上設備等組成。以《10千伏不停電作業職業技能等級標準》（以下簡稱為“標準”）為依據，選擇標準塔桿場地+矮桿場地的方案，場地建設包含標準塔桿場地、矮桿場地。塔桿場地功能齊全，工位數量足，具備及滿足初、中、高三個級別各項實操項目的教學、實訓、考核功能。矮桿場地作為標準塔桿場地的補充，廣泛應用于各類帶電作業實操培訓中。其優勢在于，在日常教學、練習中，可以讓學生在平地進行操作練習，不需要使用絕緣斗臂作業車或絕緣操作平臺。該場地十分適合及方便學員開展基礎技能的實操練習，且投資成本較低。
一、 項目介紹
1. 標準塔桿場地
高桿地面積40米*20米=800平方米。由10跟12米水泥電桿（埋深2米）和2座J414鐵塔（水泥地基3米），訓練用考核實訓平臺5個（高9米，普通鋼材），作業用絕緣操作平臺（高9米，玻璃鋼），道路硬化組成。標準塔桿場地配備建有2回路相對獨立的10千伏架空配電線路，具備6個考核作業工位。場地包含了兩臺柱上式變壓器臺架，單回路線路、同桿雙回路線路。配置有變壓器、線路、鐵塔以及各種類型的電桿（包括：終端桿、直線桿、轉角桿、耐張桿等）。場地總體呈倒U字型布局；要求場地尺寸不少于長40米、寬20米，為方便絕緣斗臂作業車停放以及斗臂作業時的伸展移動，占地面積約1500平方。
2. 矮桿場地

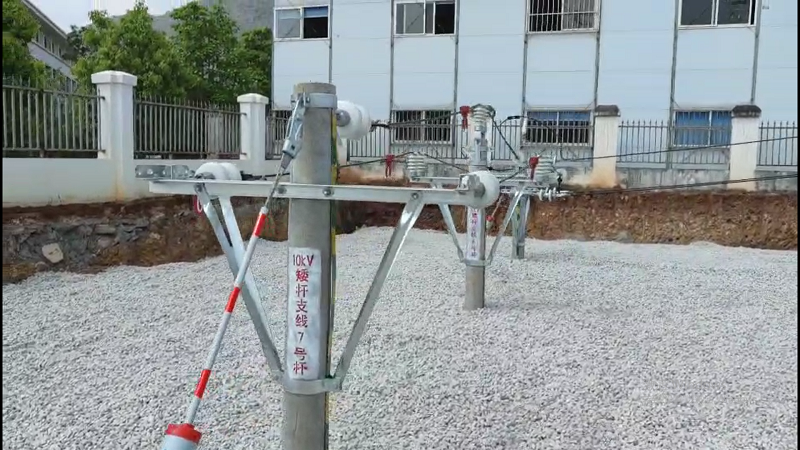

矮桿地場地平整，7根4米水泥電桿（埋深2米）。電桿間安裝架空電路，石子鋪設。矮桿場地配備建1回路以矮電桿（2米）組成的10kV架空配電線路，總體呈倒直線走向布局。場地寬度5米。長度設置為40米。
二、 配置清單
|
序號 |
設備名稱 |
技術參數及規格 |
單位 |
數量 |
|
一 |
塔桿場地 |
|
|
|
|
1 |
高壓電桿 |
12米 |
根 |
8 |
|
2 |
高壓電桿 |
9米 |
根 |
2 |
|
3 |
高壓鐵塔 |
J411鐵塔（高10.5米） |
座 |
2 |
|
4 |
高壓鐵塔基礎 |
J411鐵塔（高10.5米） |
座 |
2 |
|
5 |
10kV高壓架空線 |
JKLGYJ-70mm2 |
米 |
120 |
|
6 |
10kV高壓架空線 |
LGJ-70mm2 |
米 |
180 |
|
7 |
桿上裝置 |
跨越上字形裝置 |
套 |
1 |
|
8 |
桿上裝置 |
全側上支架裝置 |
套 |
1 |
|
9 |
桿上裝置 |
全側單回路裝置圖 |
套 |
1 |
|
10 |
桿上裝置 |
單桿雙回路裝置（橫擔型） |
套 |
1 |
|
11 |
桿上裝置 |
終端桿裝置 |
套 |
4 |
|
12 |
桿上裝置 |
大轉角耐張桿裝置 |
套 |
2 |
|
13 |
桿上裝置 |
10kV單桿戶外電纜頭裝置 |
套 |
3 |
|
14 |
桿上裝置 |
S11-250kVA柱上單臺架裝置（撐臂型） |
套 |
2 |
|
15 |
桿上裝置 |
戶外塔上自動化聯絡負荷開關裝置（雙刀吊式） |
套 |
1 |
|
16 |
拉盤 |
LP-300*600 |
只 |
3 |
|
17 |
夾盤 |
250*1000 |
塊 |
16 |
|
18 |
底盤 |
600*600 |
塊 |
8 |
|
19 |
鋼絞線拉線 |
GJ-70 mm2 |
組 |
3 |
|
20 |
接地網 |
I型接地網 |
組 |
8 |
|
21 |
礫（碎）石平鋪 |
水泥混凝土路面以外1200 |
平方米 |
110 |
|
22 |
場地施工 |
需要清理平整約660立方米的土 |
平方米 |
1500 |
|
二 |
矮桿場地 |
|
|
|
|
1 |
高壓電桿 |
7米 |
根 |
7 |
|
2 |
10kV高壓架空線 |
LGJ-70mm2 |
米 |
90 |
|
3 |
桿上裝置 |
跨越上字形裝置 |
套 |
5 |
|
4 |
桿上裝置 |
終端桿裝置 |
套 |
2 |
|
5 |
拉盤 |
LP-300*600 |
只 |
2 |
|
6 |
夾盤 |
250*1000 |
塊 |
14 |
|
7 |
底盤 |
600*600 |
塊 |
7 |
|
8 |
鋼絞線拉線 |
GJ-70 mm2 |
組 |
4 |
|
9 |
接地網 |
I型接地網 |
組 |
1 |
|
10 |
場地施工 |
-- |
平方米 |
300 |
|
三 |
儀表儀器類 |
|
|
|
|
1 |
高壓驗電器 |
10kV |
個 |
2 |
|
2 |
風速計（含 溫濕度計） |
測量精度±0.2m/s+2%測量值，測量范圍0.4~20m/s |
個 |
2 |
|
3 |
紅外線測溫槍 |
測量范圍-30℃至350℃，精度±0.1 |
個 |
2 |
|
4 |
萬用表 |
數字式，交直流電壓量程1000V |
個 |
2 |
|
5 |
鉗形電流表 |
數字式，交流電流量程400A |
個 |
2 |
|
6 |
接地電阻測試儀 |
數字式，測量范圍2Ω、20Ω、200Ω，精度±2% |
個 |
2 |
|
7 |
核相儀 |
準確度誤差≤15° |
個 |
2 |
|
8 |
兆歐表 |
2500V，測量范圍0-5000MΩ |
個 |
2 |
|
四 |
登高用具類 |
|
|
|
|
1 |
安全帶 |
全身式雙鉤雙背繩安全帶,符合執行標準GB6095-2009 |
個 |
6 |
|
2 |
腳扣 |
腳扣 300型 |
個 |
6 |
|
3 |
絕緣梯 |
JYT-10kV,玻璃鋼材質，絕緣伸縮梯、人字梯、絕緣平梯各2個,3米高。 |
個 |
6 |
|
4 |
保護繩 |
直徑大于13mm,捻度為8.5~9/100(花/毫米)。符合執行標準GB24543-2009 |
個 |
6 |
|
5 |
防墜器 |
TS-7 |
個 |
6 |
|
五 |
防護用品類 |
|
|
|
|
1 |
安全帽 |
普通藍色 |
個 |
6 |
|
2 |
絕緣服 |
電壓等級10kV |
個 |
6 |
|
3 |
絕緣安全帽 |
電壓等級10kV黃色 |
個 |
6 |
|
4 |
絕緣手套 |
電壓等級10kV |
個 |
6 |
|
5 |
羊皮手套 |
-- |
個 |
6 |
|
6 |
棉手套 |
-- |
個 |
6 |
|
7 |
絕緣肩套 |
電壓等級10kV |
個 |
6 |
|
8 |
絕緣袖套 |
電壓等級10kV |
個 |
6 |
|
9 |
絕緣鞋 |
電壓等級10kV |
個 |
6 |
|
10 |
護目鏡 |
-- |
個 |
6 |
|
六 |
工具類 |
|
|
|
|
1 |
絕緣操作桿 |
電壓等級10kV |
個 |
6 |
|
2 |
絕緣毯 |
電壓等級10kV，900mm*1000mm |
個 |
4 |
|
3 |
絕緣墊 |
電壓等級10kV，1000mm*800mm*3mm |
個 |
12 |
|
4 |
絕緣套管 |
電壓等級10kV |
個 |
6 |
|
5 |
絕緣索線桿 |
電壓等級10kV |
個 |
6 |
|
6 |
絕緣橫擔 |
電壓等級10kV |
個 |
6 |
|
7 |
放電棒 |
電壓等級10kV |
個 |
6 |
|
8 |
便攜式充氣泵 |
鋰電池?zé)o線充氣 |
個 |
6 |
|
9 |
充電扳手 |
空載轉速3300r/min，適用范圍：M4-M26，最大扭矩320N.m |
個 |
6 |
|
10 |
絕緣棒式鉗形電流表 |
20kV以下線路測試 |
個 |
6 |
|
11 |
絕緣傳遞繩 |
scjs-12，符合GB13035-91標準 |
個 |
6 |
|
12 |
工具袋 |
1.活動扳手（大/?。?；2.扳手（24.22.20.19.17.14)；3.一字螺絲批；4.導線開皮刀；5.7字頭（配合操作桿使用）；6.帶電夾頭（大/小 配合操作桿使用）；7.老虎鉗 |
個 |
6 |
|
13 |
標識牌和路障 |
PVC阻燃類標識牌，絕緣伸縮管式圍欄，常規尺寸1*1.5米 |
個 |
12 |
|
14 |
安全護欄 |
安全護欄1*1.5米 |
個 |
12 |
|
15 |
接地線 |
10kV線路短路接地線，3*1.5+10米25mm2銅線 |
個 |
6 |
|
16 |
絕緣夾鉗 |
10kV絕緣夾鉗，符合DL408-91《帶電作業類硬質絕緣工具制造標準》 |
個 |
6 |
|
17 |
絕緣毯夾 |
10kV絕緣毯夾，開口尺寸：140mm，符合DL408-91《帶電作業類硬質絕緣工具制造標準》 |
個 |
60 |
|
18 |
對講機 |
功率12W |
個 |
12 |
|
19 |
絕緣擋板 |
厚度：10mm；顏色：黃色；材質：環氧樹脂；材質：環氧樹脂；表面工頻耐壓：60KV；工頻耐壓：80KV；用途：用于隔離帶電部件、限制工作人員活動范圍的絕緣平板。 |
個 |
12 |
|
20 |
工具倉庫貨架 |
定制不銹鋼或鋁材,1m*0.4m*2m |
臺 |
10 |
|
七 |
考核實訓平臺 |
|
|
|
|
1 |
訓練用考核實訓平臺 |
定制高9米，普通鋼材、四角拉線 |
座 |
4 |
